JIVAGO - Condicionamento Acustico

Secao 01

Visao Geral do Projeto

Projeto de condicionamento acustico para studio de producao musical e DJ, contemplando tratamento acustico completo de paredes, teto e mobiliario tecnico integrado.

O projeto JIVAGO consiste em um studio de producao musical profissional com area dedicada para performance de DJ. O espaco foi projetado com tratamento acustico completo, incluindo paineis absorvedores nas paredes laterais, difusor acustico em Laminado BP Escarlate Bold (Arauco) na parede de fundo, forro acustico perfurado em laminado e iluminacao tecnica em trilho. O layout contempla duas zonas funcionais distintas: a area de producao/mixagem e a area de DJ/performance.

Tratamento Acustico

Paredes: Paineis absorvedores em tecido acustico (cinza escuro)
Parede de fundo: Difusor acustico em ripas de Laminado BP Escarlate Bold (Arauco)
Forro: Painel perfurado em Laminado BP Escarlate Bold (absorcao de altas frequencias)
Rodape: Faixa acustica perimetral

Iluminacao

Sistema principal: Trilho eletrificado com spots direcionaveis
Destaque: LED embutido no forro perimetral (sanca)
Acento: Iluminacao indireta atras do difusor de madeira
Geral: Spots de embutir no forro

Zona de Producao

Mesa: Estacao de trabalho em L com rack integrado
Monitores: Par de monitores de referencia
Equipamentos: Console, controladores MIDI, teclados
Rack: Equipamentos outboard e processadores

Zona de DJ

Mesa: Mesa dedicada com pes metalicos
Setup: Par de toca-discos + mixer DJ
Acessorios: Controlador digital, sampler (MPC)
Destaque: Painel difusor em laminado ao fundo

Secao 02

Renders

Imagens renderizadas com materiais, iluminacao e ambientacao do projeto.

Vista perspectiva da area de producao com zona DJ em primeiro plano

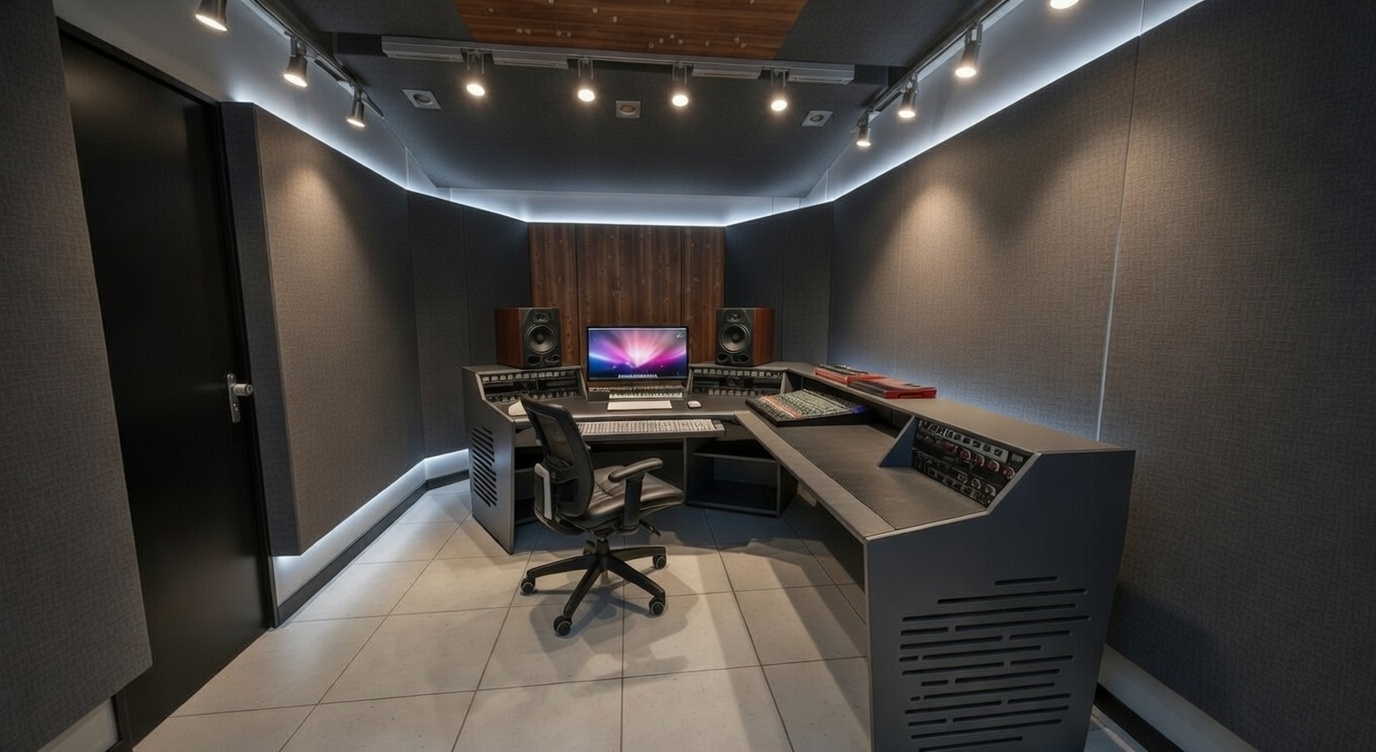

Area de Producao - Vista Alternativa Estacao de trabalho em L com monitor, console de mixagem e LED perimetral no forro.

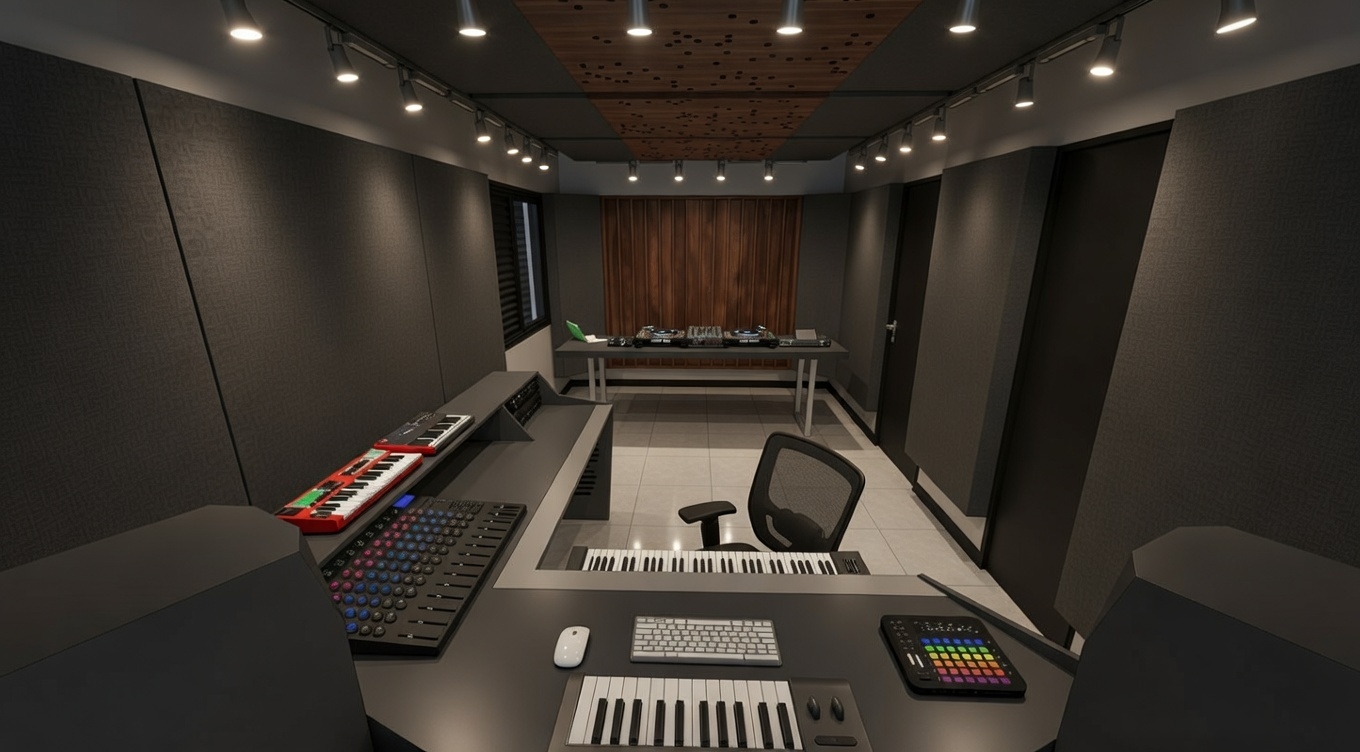

Area de Producao - Vista Geral Visao completa do studio mostrando a integracao entre as zonas de producao e DJ.

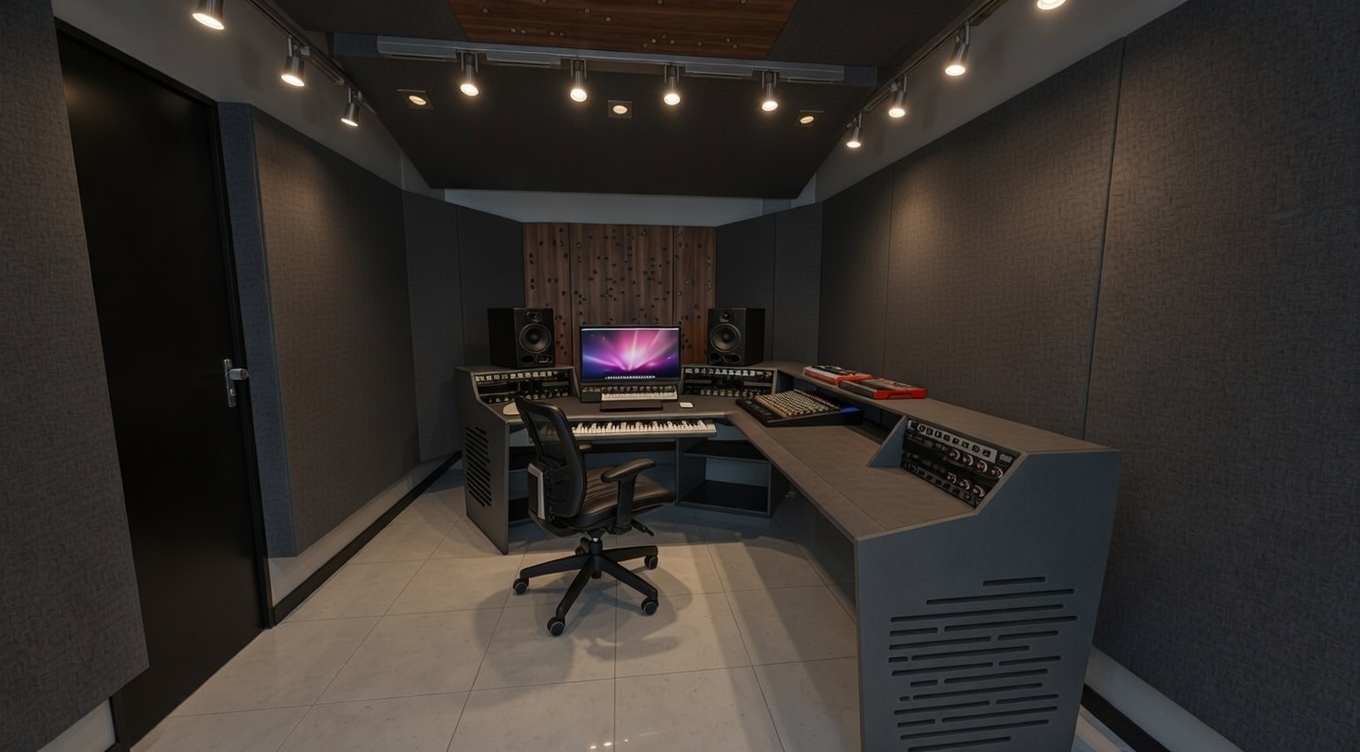

Estacao de Producao - Frontal Detalhe do difusor acustico em laminado, monitores de referencia e rack lateral.

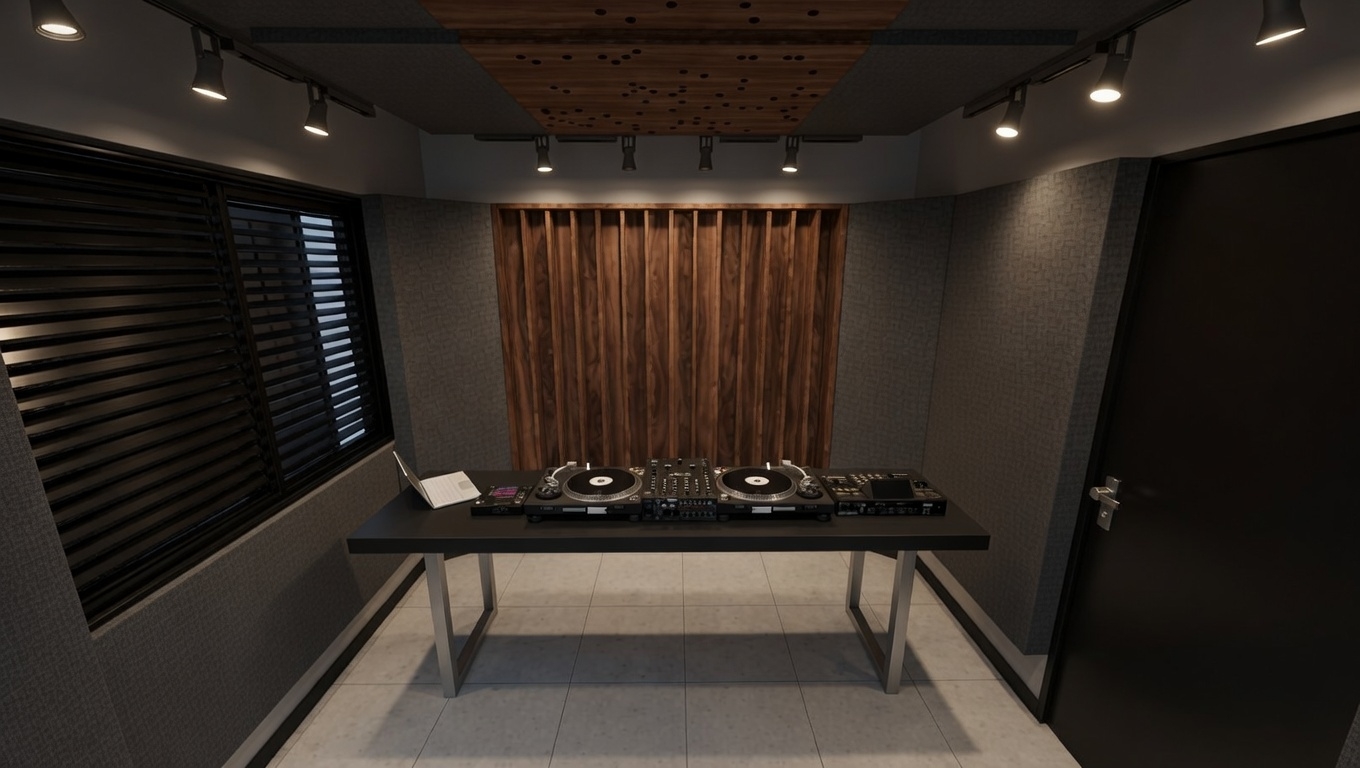

Area DJ - Vista Frontal Painel difusor em ripas de laminado com iluminacao indireta e forro perfurado.

Area DJ - Vista com Janela Persiana horizontal preta, painel difusor em laminado Escarlate Bold e setup de toca-discos.

Secao 03

Elevacoes

Elevacoes extraidas do modelo tridimensional para analise de composicao e tratamento acustico das paredes.

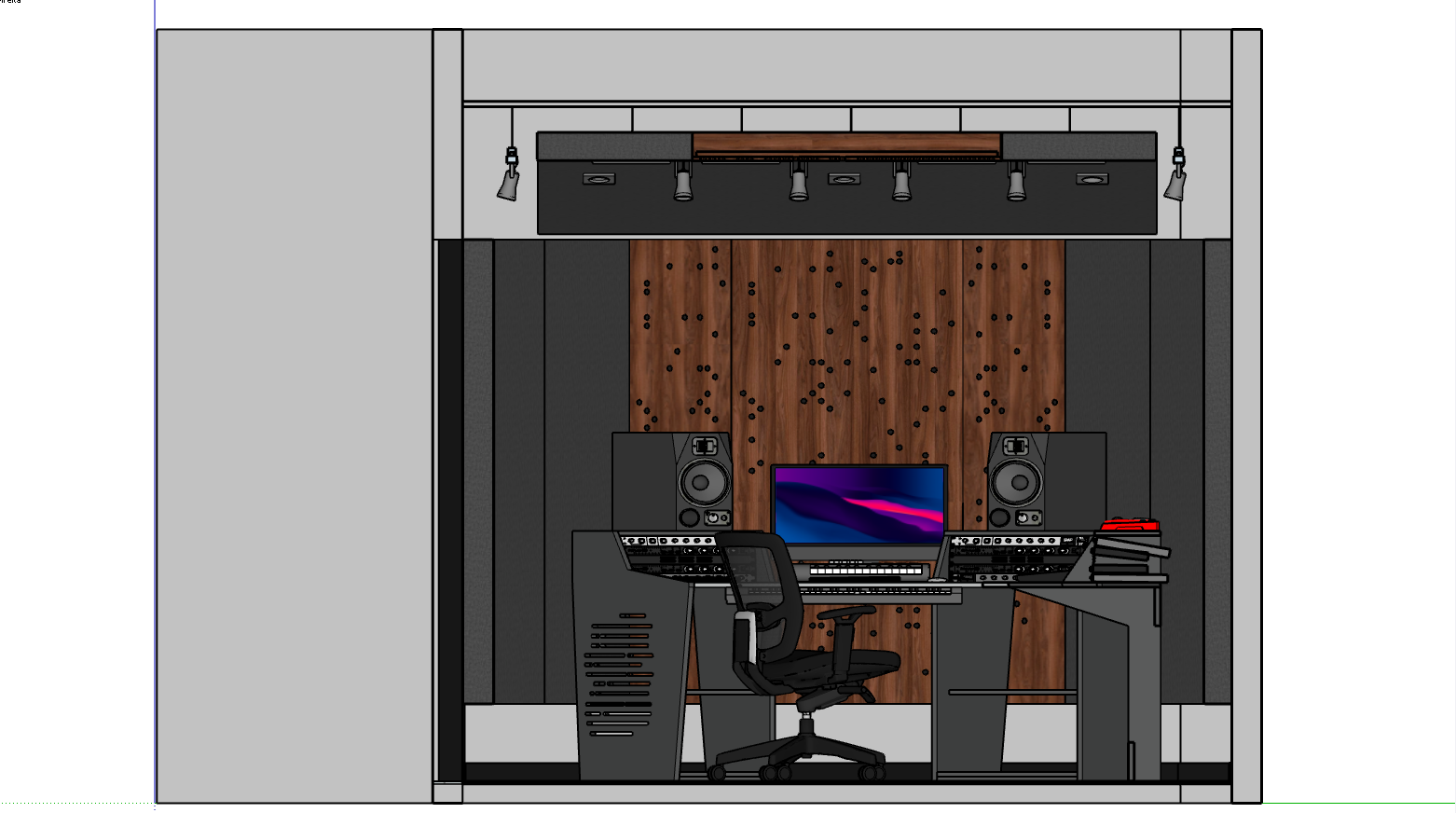

Elevacao 01 - Frontal Parede da estacao de producao com difusor acustico central.

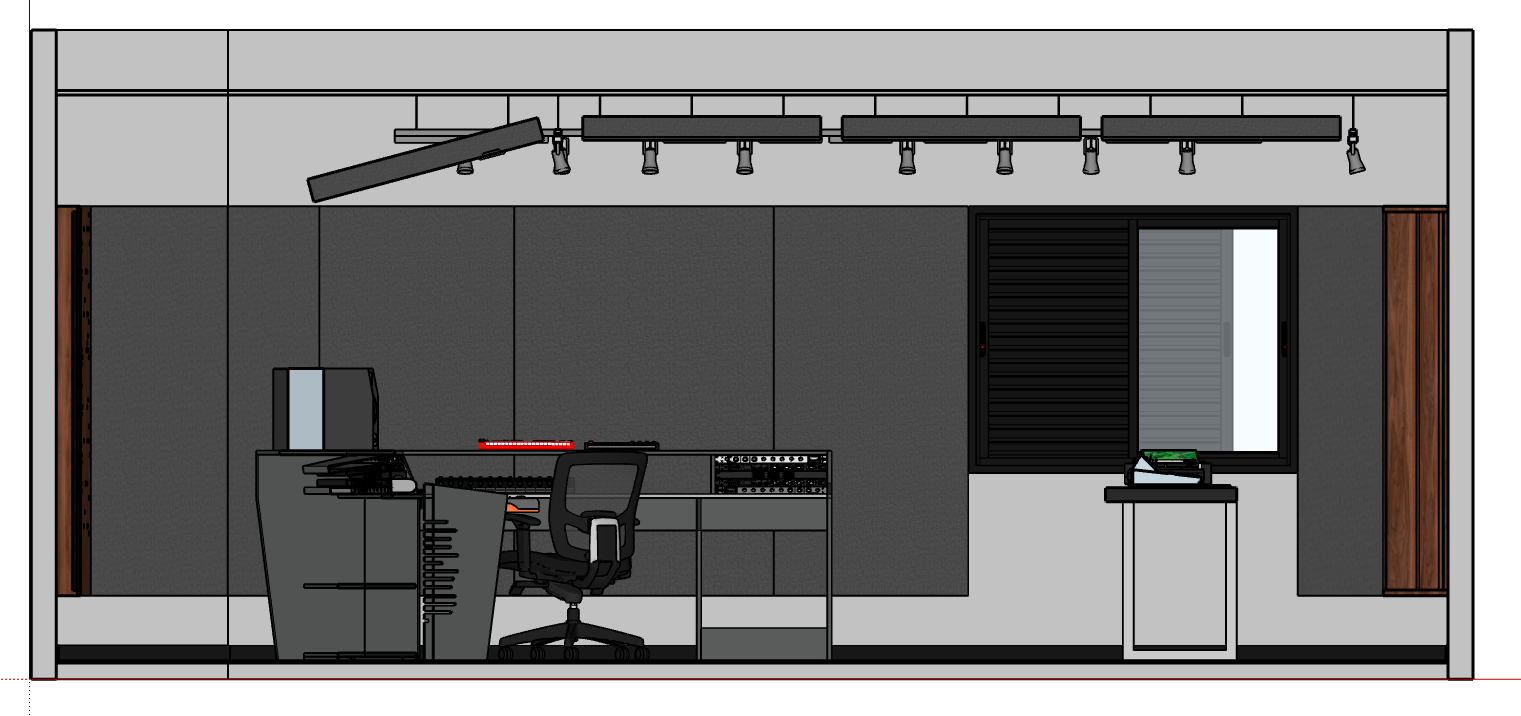

Elevacao 02 - Lateral Parede lateral com janela (persiana), trilho de iluminacao e paineis acusticos.

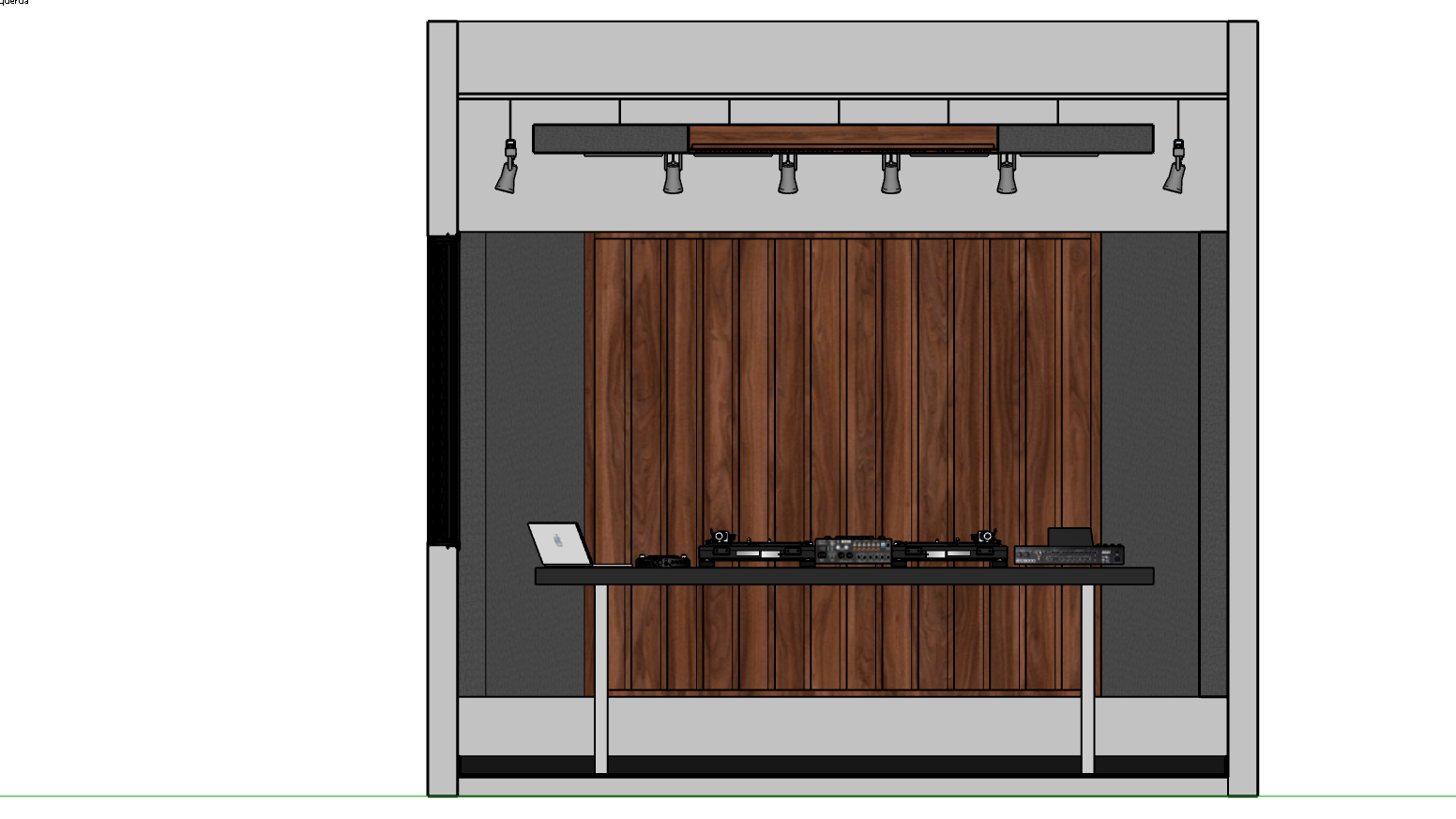

Elevacao 03 - Posterior Parede da zona DJ com difusor em ripas de laminado.

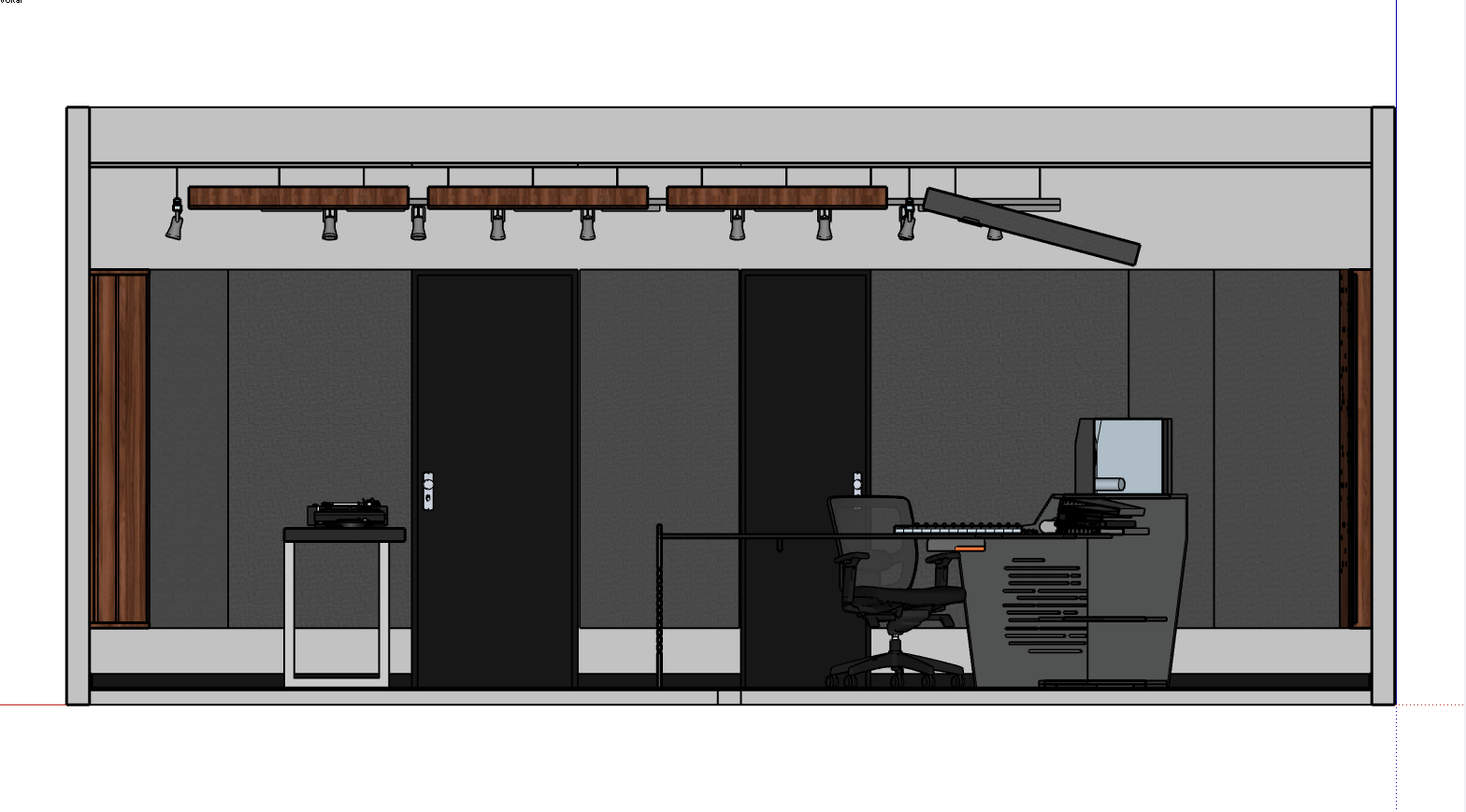

Elevacao 04 - Lateral Oposta Parede lateral com porta, paineis acusticos e forro perfurado.

Secao 04

Dimensionamento e Medidas

Vistas tecnicas cotadas com as principais dimensoes do projeto para referencia de execucao.

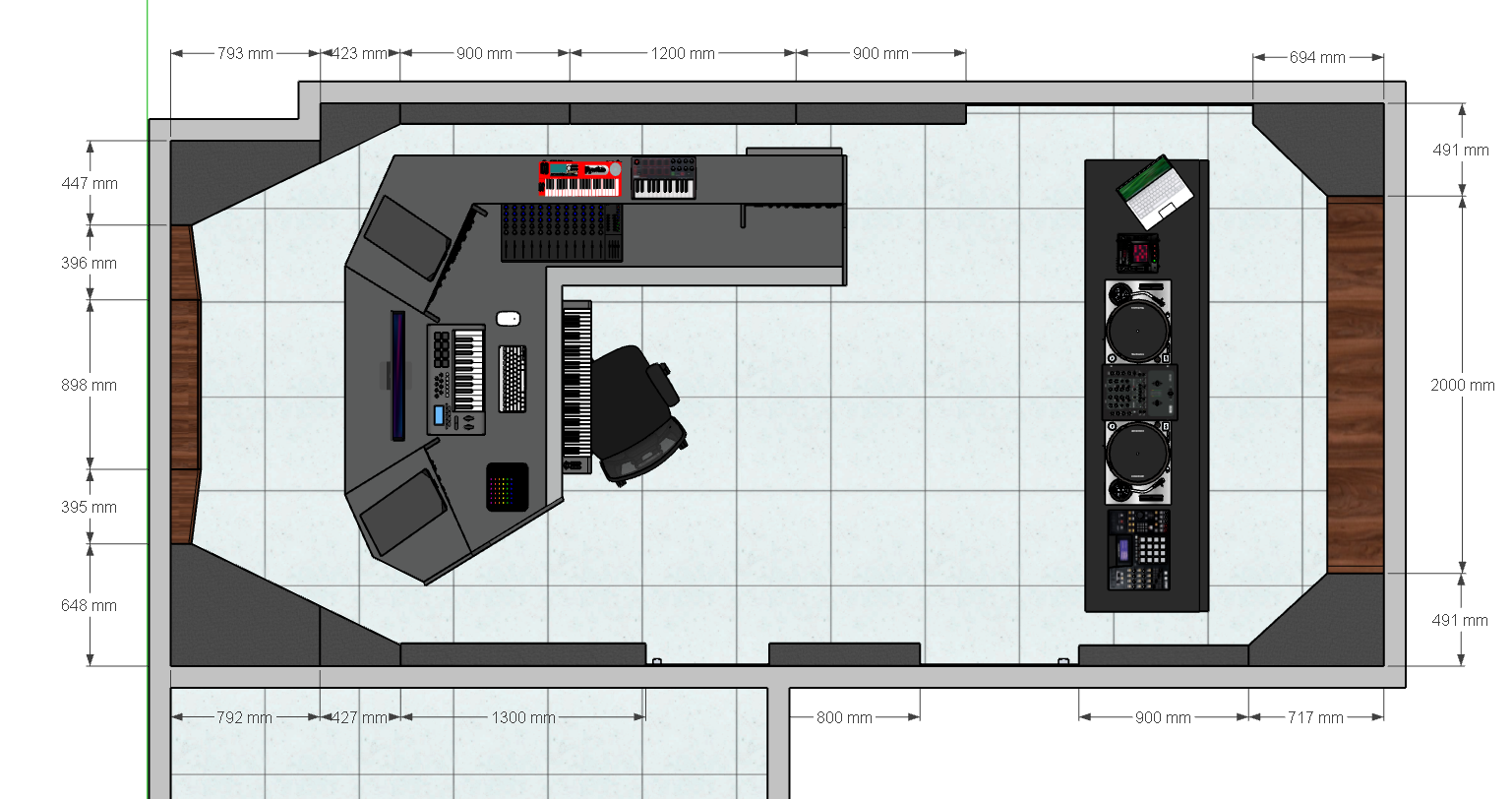

Planta Baixa - Layout com Dimensionamento Geral

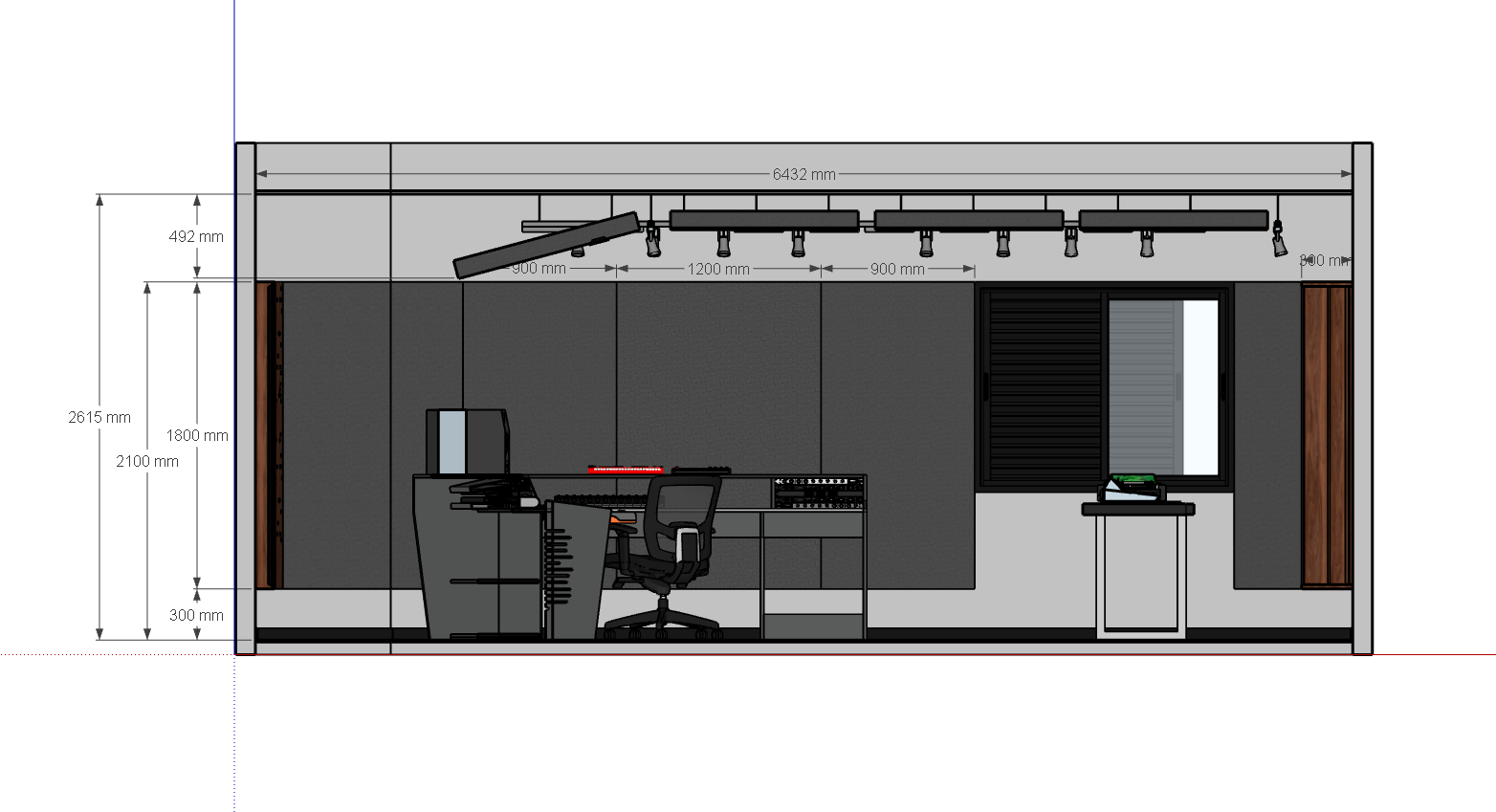

Elevacao Lateral - Parede com Janela (Cotada)

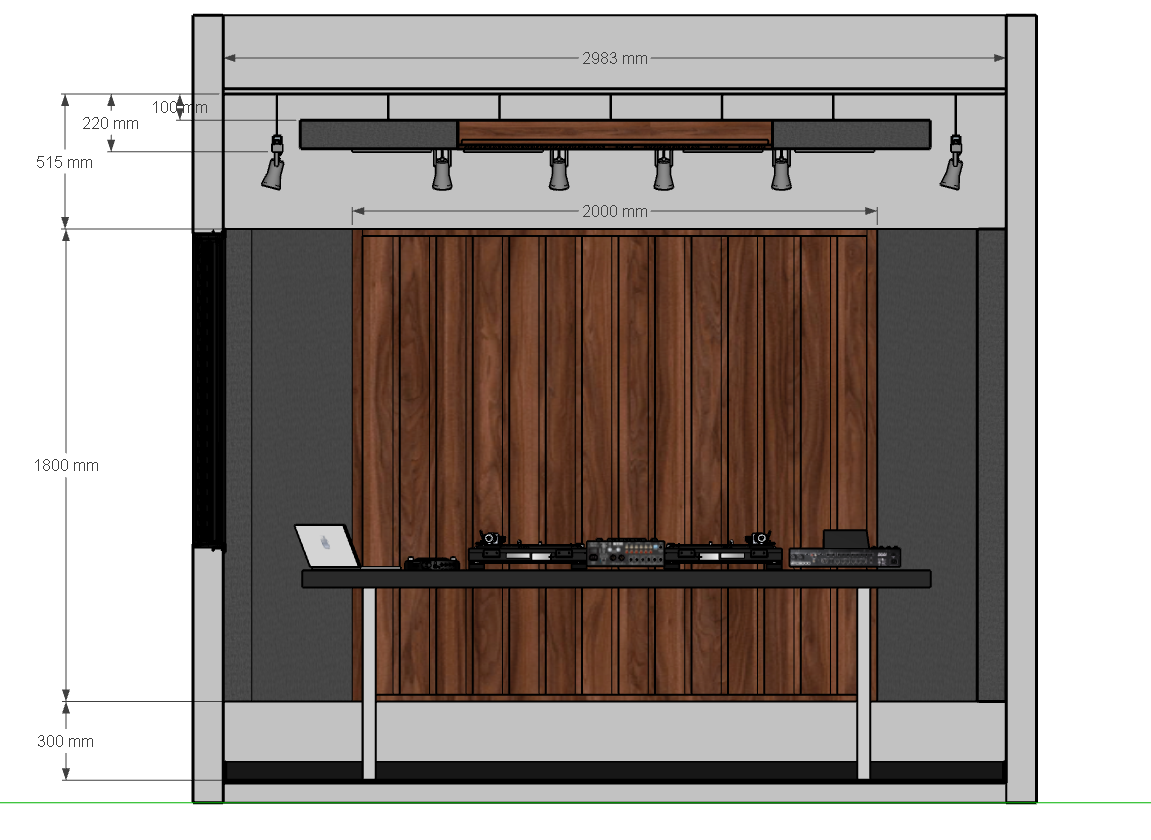

Elevacao Posterior - Parede DJ (Cotada)

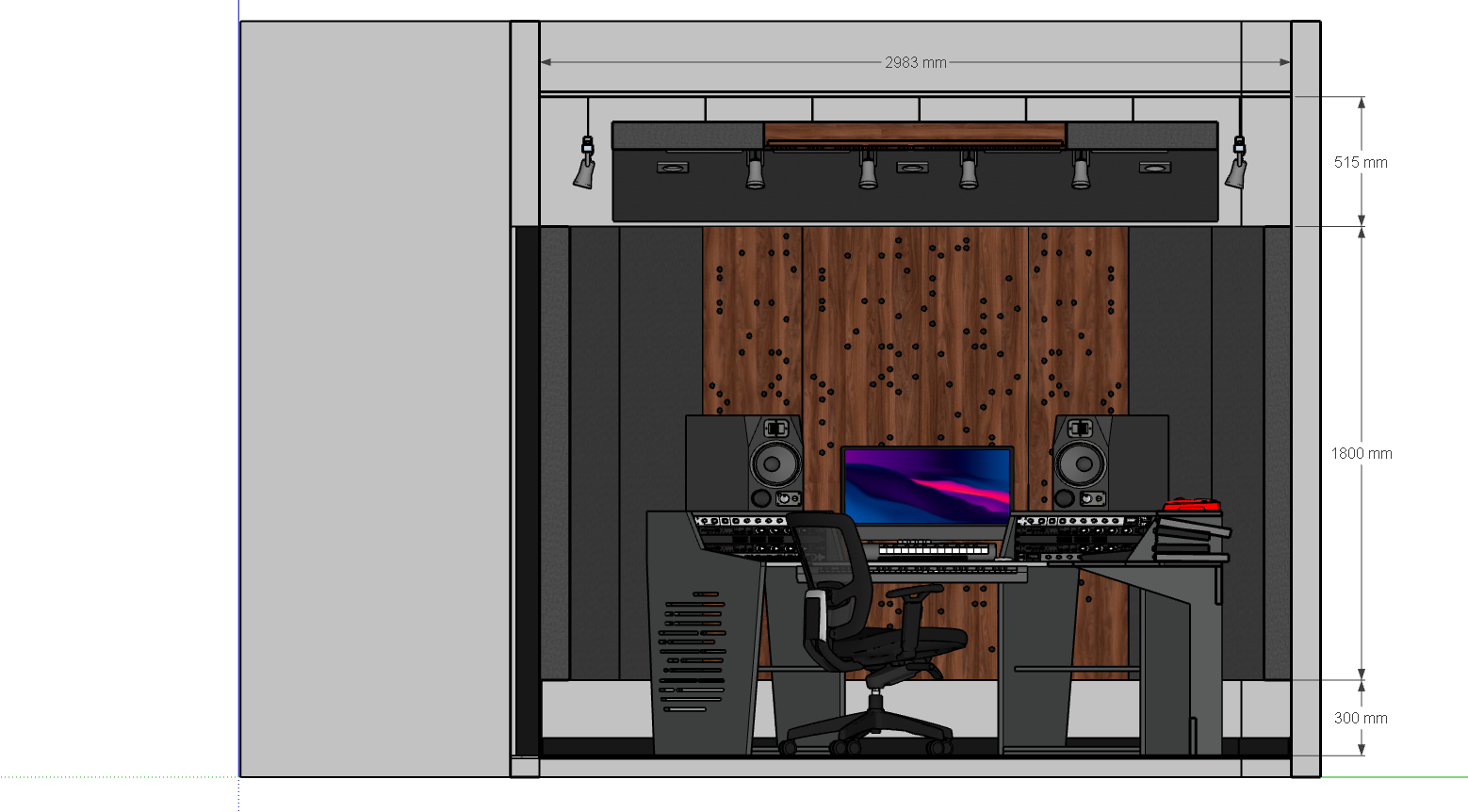

Elevacao Frontal - Parede Producao (Cotada)

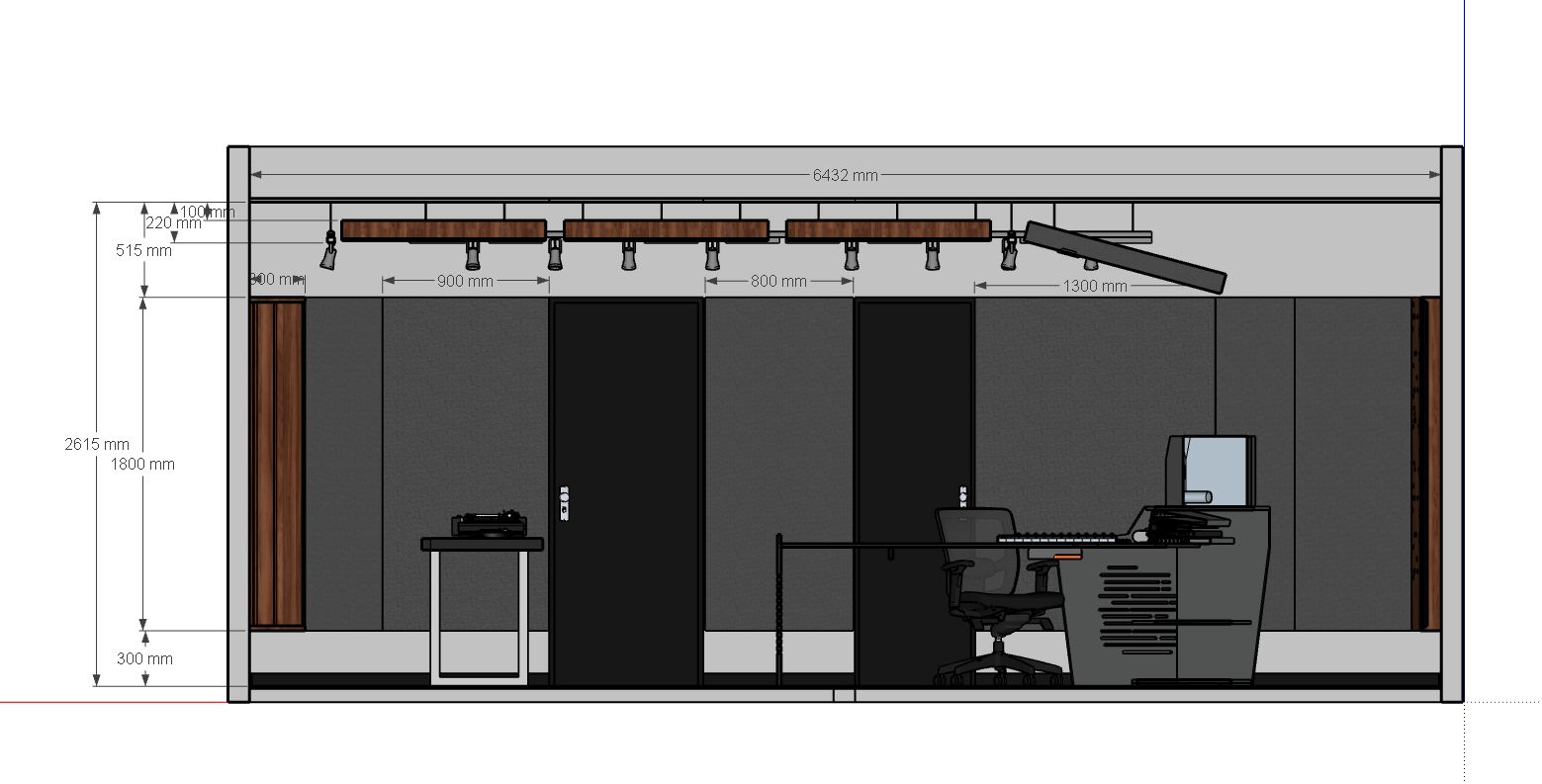

Elevacao Lateral Oposta - Parede com Porta (Cotada)

Dimensoes Principais

Comprimento interno: ~5.432 mm
Pe-direito util: ~2.615 mm
Altura do forro: ~2.100 mm (sob sanca)
Rodape: 300 mm
Sanca perimetral: ~492 mm

Paineis Acusticos

Modulos laterais: ~800 / 900 / 1.200 mm (largura)
Altura dos paineis: ~1.800 mm
Difusor madeira: Parede inteira (~2.000 mm larg.)
Forro perfurado: Painel central em madeira

Secao 05

Materiais e Acabamentos

Paleta de materiais e especificacoes visuais identificadas no projeto.

Paredes

Paineis absorvedores: Tecido acustico cinza escuro / grafite
Difusor posterior: Ripas verticais em Laminado BP Escarlate Bold (Arauco)
Difusor frontal: Painel perfurado em Laminado BP Escarlate Bold (Arauco)
Acabamento geral: Tons escuros para controle de reflexoes

Forro

Painel central: Laminado BP Escarlate Bold perfurado (absorcao acustica)
Sanca perimetral: Gesso/drywall com LED embutido
Acabamento: Pintura cinza claro na sanca

Piso

Revestimento: Porcelanato retificado claro (60x60cm)
Acabamento: Acetinado / natural
Obs.: Contraste com paredes escuras

Mobiliario

Mesa producao: MDF cinza escuro com rack metalico
Mesa DJ: Tampo escuro com pes metalicos
Cadeira: Cadeira ergonomica em tela preta
Porta: Porta acustica em acabamento escuro
